概 述

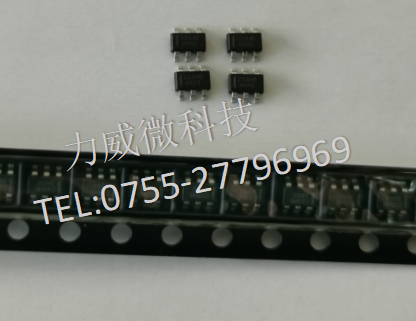

z TTP233H-BA6 TonTouchTM 是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供
稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,
此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设
计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。
特 点
z 工作电压 2.4V ~ 5.5V
z 内建稳压电路提供稳定的电压给触摸检电路使用
z 内建低压重置(LVR)功能
z 工作电流 @VDD=3V﹐无负载 低功耗模式下典型值 1.5uA?最大值 3uA
z 输出响应时间大约为低功耗模式 160ms @VDD=3V
z 可以由外部电容 (1~50pF) 调整灵敏度
z 稳定的人体触摸检测可取代传统的按键开关
z 提供低功耗模式
z 提供输出模式选择 (TOG pin)可选择直接输出或锁存 (toggle) 输出
z Q pin 为 CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效
z 上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
z 自动校准功能﹐自动校准环境变化
应用范围
z 各种消费性产品
z 取代按钮按键
